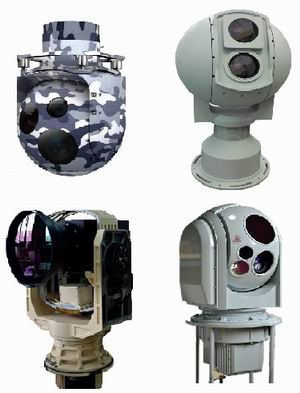

JH-GDPT-S型光电转台
- 概述
光电平台在材料及加工上亦采用多项独有关键技术，外壳采用高强度铝合金和不锈钢材料，整机
进行特殊加固密封处理，抗强风、防盐雾、耐高低温等，防护等级IP66；可广泛用于需要在夜间、恶劣
环境、较远距离、大范围、隐蔽实时监控的场合。
2，特点：
1、可搭载红外热成像仪、可见光镜头、红外激光照明器、激光测距机等设备；
2、支持多种可见光镜头，可实时回传方位、镜头焦距、镜头聚焦位置；
3、支持镜头变焦、聚焦速度多级可调；
4、转台重复定位精度高，可达±0.01°；
5、支持线扫、定位、自动归位等功能；
6、采用铝合金材料，整机加固设计，抗强风、防盐雾、耐高低温等；
7、防护等级IP66；
3，技术参数
|
型号 |
JH-GDPT400-S |
JH-GDPT500-S |
JH-GDPT500-S |
||||
|
旋转速度 |
水平0.002°～30°/S；俯仰0.002°～20°/S（连续变速）；水平0.01°～260°/S；俯仰0.01°～200°/S（连续变速）
|
可选可定制 |
|||||
|
旋转角度 |
水平0～360°（可选限位旋转）；俯仰-45°～+45°（俯仰角度可选）；水平0～360°连续旋转；俯仰+90°～-45°；自动翻转功能 |
可选可定制 |
|||||
|
预置位 |
200个 |
||||||
|
预置位精度 |
可达±0.01° |
||||||
|
定位精度 |
±0.05°～±0.01° |
可选可定制 |
|||||
|
重复精度 |
±0.05°～±0.01° |
||||||
|
定位角度分辨率 |
0.05°～0.01° |
||||||
|
辅助开关 |
2组，无源、常开 |
||||||
|
镜头预置位 |
支持，可自适应多种镜头 |
||||||
|
自动巡航 |
8条，每条可设置10个巡航点 |
||||||
|
OSD菜单 |
可选 |
||||||
|
自动归位 |
可设置1～60分钟自动归位时间 |
||||||
|
自动扫描 |
1条 |
||||||
|
通讯协议 |
PELCO_D（PELCO_D/PELCO_P可选） |
||||||
|
通信波特率 |
9600bps（2400/4800/9600/19200 bps可选） |
||||||
|
通信接口 |
RS422（RS485/RS422/RS232可选） |
||||||
|
网络接口 |
可选 |
||||||
|
镜头除霜 |
可选 |
||||||
|
护罩风冷 |
可选 |
||||||
|
加热功能 |
可选 |
||||||
|
输入电源范围 |
AC220V(AC/DC/24/48V可选) |
||||||
|
整机功耗 |
≤120W(无加热) ≤170W(加热) |
≤150W(无加热) ≤200W(加热) |
≤180W(无加热) ≤230W(加热) |
||||
|
工作温度 |
-25℃～+55℃，90%±3%，非凝结（可选-40℃～+65℃） |
||||||
|
储存温度 |
-40℃～+65℃ |
||||||
|
承载方式 |
侧载 |
||||||
|
抗风等级 |
12级 |
||||||
|
传动方式 |
电机出轴直载 或 伺服电机直驱 |
||||||
|
最大负载 |
20kg |
25kg |
40kg |
||||
|
防护等级 |
IP66 |
||||||
|
整机重量 |
55KG |
60KG |
100KG |
||||
|
（不含热成像仪与可见光镜头）；可定制 |
|||||||
|
外形尺寸 |
400mm×400mm×798mm |
500mm×500mm×918 |
605mm×605mm×1160mm |
||||
|
（L×W×H) 可定制 |
|||||||
|
远程重启 |
支持 |
||||||
